ディスプレイのキャリブレーション2013年01月01日 11:35:52

【ディスプレイプロファイルの役割】

ディスプレイが表示できる色というのは機種によって異なり、表示できる色の範囲や表示しようとする個体のクセがあるため、これを校正するための情報が必要になります。ディスプレイプロファイルはディスプレイが表示できる色域や、もともと持っている表示特性、表示する色温度などの情報を持ち、アプリケーションやデバイスの間で正しく色を伝えるための働きをします。
カラーマネジメントに対応したアプリケーションは、ドキュメントのプロファイルを読み込み、ディスプレイのプロファイルに基づいて変換した情報をOSに送ります。
ディスプレイはレイアウトや校正、出力の確認といったすべての作業で中心となるデバイスなので、正しく設定されたプロファイルを用意して色を確認できるようにしておく必要があります。



【ディスプレイのキャリブレーション】

ディスプレイのキャリブレーションとは、ディスプレイの表示できる色域を測定し、目標の色温度や輝度を設定してプロファイルを作成する作業で、キャリブレーションの方法にはソフトウェアキャリブレーションとハードウェアキャリブレーションの2種類があります。
どちらの場合もディスプレイがネイティブの状態でどれだけの色を表示するか測定し、その色が本来どのような色であるべきかというリファレンスと比較してその差分を校正する情報をプロファイルに保存します。
ディスプレイのキャリブレーションを行う前には、ディスプレイのOSDで工場出荷時の状態にリセットしておくようにします。これはディスプレイ側で色温度やガンマ値などを変更していると、キャリブレーションをする時に補正量が大きくなり、階調性が犠牲になったり表示できるはずの色が正確に表現できなくなる場合があるためです。


・ソフトウェアキャリブレーション
ソフトウェアキャリブレーションはほぼすべてのディスプレイで利用可能な方法で、測定器とセットになったソフトウェアを使いディスプレイのプロファイルを作成します。
キャリブレーションソフトで目標の色温度とガンマ値、輝度を設定したら、基準となるいくつかの色をディスプレイに表示し、ディスプレイにセットした測定器でその色を測定します。測定が終了するとプロファイルが作成され、OSが自動的に読み込みます。
キャリブレーションソフトによってはOSDを併用して目標の色温度になるように調整する行程などがありますが、基本的にすべての制御をソフトウェア側で行うため、ソフトウェアキャリブレーションと呼びます。ほぼすべてのディスプレイで利用できるキャリブレーション方法ですが、表示できる色や階調性が損われる場合があるというデメリットもあります。

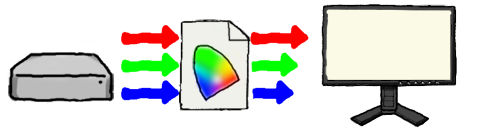

プロファイルでRGB信号を制御して目標の色温度になるよう調整をするため、ディスプレイの性能や特性によっては階調性が犠牲になる場合があります

・ハードウェアキャリブレーション
ハードウェアキャリブレーションも測定器とソフトウェアを使用しますが、ソフトウェアは専用のものが用意され、ハードウェアキャリブレーションに対応したディスプレイだけが行うことのできるキャリブレーション方法です。ソフトウェアキャリブレーションと同様に測定器で表示した色を読み取りますが、調整そのものはディスプレイ側ですべて行い、プロファイルを作成します。
ハードウェアキャリブレーションではディスプレイに内蔵されたルックアップテーブル(LUT)というものを参照して、目標値に最適な色を選んで表示します。このLUTはディスプレイで表示できる色数よりも多くの情報を持っているため、階調性を犠牲にすることなく必要な色を再現することができます。ディスプレイ自身がハードウェア内部で色の調整を行うため、ハードウェアキャリブレーションと呼びます。高い色再現のできる方法ですが、対応するディスプレイ以外では利用できません。

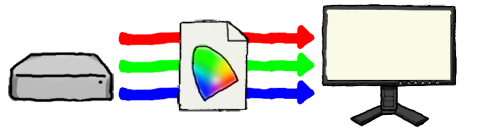

ハードウェアキャリブレーションはディスプレイ自身で表示調整を行います。RGB信号を制限しないため高い階調性を維持できますが、対応したディスプレイでしか行うことができません

【ディスプレイキャリブレーションの注意点】

ディスプレイは長時間使用していると表示特性が変化してくる場合があるので、一定の期間でキャリブレーションを行いできるだけ安定した状態で表示できるようにしておきましょう。
再キャリブレーションを行う目安は2週間に1度から1月に1度程度ですが、これは使用頻度によって異なります。キャリブレーションソフトにはリマインダを設定できるものがありますので、これを利用して定期的なキャリブレーションを行うといいでしょう。
なお、ディスプレイのキャリブレーションは、あくまでそのディスプレイが持っている表示特性をできるだけ正しくするためのものなので、キャリブレーションを行ったからといって表示できなかった色が表示できるわけではありません。どのような色が表示できるかは、あくまでディスプレイのもともと持っている性能に依存しますので、高い色再現性を求めるのであれば、できるだけ高い表示特性のディスプレイを使う必要があります。

ディスプレイの調整2012年10月05日 11:34:36

【ディスプレイの表示】

印刷物は反射光によって色を見るものなので、環境光によってその見え方は変わってきます。そのため標準化された色温度の環境で見ることが必要になってきますが、ディスプレイの表示も環境光に合わせることで印刷物と比較した時に同じ色味で見ることができるようになります。
ディスプレイは印刷物と違い自らが光を発して色を表示するため、本来であれば環境光に依存して色が変わるということはありませんが、人の目は見たい色とその周辺の色の組み合わせで印象が異なるため、環境光の色温度や輝度と、ディスプレイの色温度や輝度が揃っていないと、正しい色で見ることができなくなります。


【ディスプレイの調整項目】

ディスプレイの表示を調整するのは次の2つが重要となります。

・色温度
印刷物を見る環境の色温度と同じになるように、ディスプレイの色温度を揃えておきます。紙と比較してディスプレイの青みが強く見える場合は色温度を低めに設定し、紙と比較して黄色が強く見える場合はディスプレイの色温度を高めに設定します。

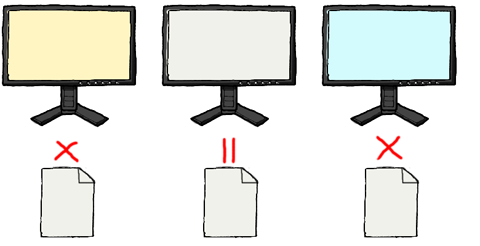

紙の白さとディスプレイの白さが同じに見える状態が、ディスプレイの理想的な色温度です

・輝度
輝度はディスプレイの明るさで、これも環境の明るさと揃えておく必要があります。紙と比べてディスプレイが明るく見える場合には輝度を下げ、紙よりもディスプレイが暗く見える場合は輝度を上げるようにします。最適な輝度は環境によって異なります。

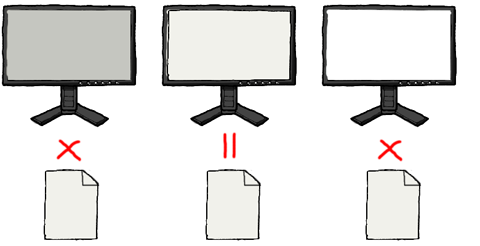

紙の見え方と比べてディスプレイが明る過ぎたり暗過ぎたりしないように調整します

【ディスプレイの調整機能を使用する】

一体型やノート型のコンピュータではディスプレイの明るさを調整する機能だけが搭載されていて、色温度の設定はできないものがほとんどですが、単独で発売されているディスプレイにはOn Screen Display(OSD)と呼ばれる調整機能が搭載されています。これはディスプレイの色温度をあらかじめ用意されたプリセットから選択したり、RGBの調整を行って自由に設定することが可能であったり、輝度を細かく設定することができるものです。

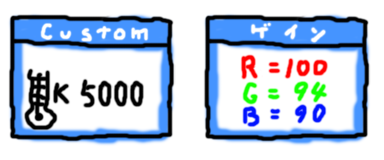

色温度はディスプレイにあらかじめ登録された設定から選択したり、RGBの信号を個別に調整して変更することができます


輝度は0〜100%で調整するものが多く、最大輝度と最低輝度はディスプレイの性能によって異なります

このようにディスプレイの色温度と輝度を環境と揃えていれば印刷物との表示は近しくなりますが、これはまだカラーマネジメントされた状態ではありません。コンピュータが画面やプリントアウトで表示する色には、色域という色の範囲を定義した情報が必要で、これは画像ファイルのようなデータにもディスプレイやプリンタといったハードウェアにもあてはまります。この色域という情報はICCプロファイルというものに書き込まれていて、画像ファイルであればAdobe RGBやsRGB、Japan Color 2001 Coatedなどがあります。同じようにディスプレイにもそのディスプレイが表示可能な色域と色温度、輝度などの情報が書き込まれたものが用意されます。
カラーマネジメントを行うということは、このようなプロファイルを作成し正しく運用すること指します。

色の見え方2012年08月16日 11:30:49

【色の見え方の違い】

同じ色でもそれを見る条件が異なると人の目には違って映ります。たとえばお店で見た服の色が、家に帰って見ると違う色に見えたり、黄色いお皿の上に置いたリンゴと緑のお皿の上に置いたリンゴとでは、同じ赤でも違った印象になります。
この他、昼と夜で同じ風景を見ても色は異なったり、カラーチップで見たサンプルをもっと大きな紙で見ると違った印象になる場合があります。


【色の見え方を決める要素】

色の見え方に関わる要素はおおむね次の4つがあります。

・光源
太陽光、蛍光灯、白熱電灯など、光源の種類によって見える色は異なりますし、太陽光でも時間帯によって色みは違ってきます。



同じ色であっても光源が異なると人の目で感じる色は違うものとなります

・背景
観測する色は周辺にどんな色を置くかで見え方は異なります。彩度の高い背景や極端に明るいものの前に置いたものは、くすんで見えたり暗めに見えたりします。背景が暗すぎるのも同様で、このような環境は好ましくありません。

・面積
面積は背景色とも密接に関係するので、一概には言えませんが、おおまかに大きい面積のものは小さい面積に比べて明るく彩度も高く見えます。

・観察者
全ての色は見る人がいてはじめて認識されます。色を見る人の年齢や性別、また個人の特性によっても色の見え方は異なっくる場合があります。


【カラーマネジメントで必要なこと】

このようにさまざまな要素で色の見え方は違うため、カラーマネジメントではできるだけ不確定な要素を減らしておくことが大切です。なかでも観測光源は一定にすることが望まれます。外光の入る環境は時間や天候に左右されて一定の光源を維持することができません。そこで作業環境はできるだけ窓からの光の影響を受けない場所にして、可能であれば遮光カーテンなどで外光を遮断することをおすすめします。こうすると部屋の光源という安定した環境だけでディスプレイやプリントアウトを見ることができます。

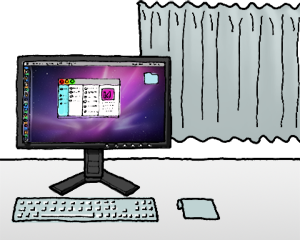

作業環境はできるだけ外光の影響を受けない一定の光源に設置することが望ましいです

このときの光源はどのようなものでも良いというわけではなく、一定の色温度で見る必要があります。色温度とは白の色みを決める要素で、光源の白さの度合いを絶対温度(K)という単位で表したものです。蝋燭の炎がおよそ2000K、朝日や夕日が2000〜3000K、日中の太陽光が5000〜6500Kとされています。印刷物を見るときの照明は日本印刷学会の「印刷・製版の色評価用標準照明規格」で5000Kとされいますので、可能な限りこの色温度に近い照明を使うことをおすすめします。市販の蛍光灯でもパッケージに色温度が記載されている商品があるので、これらを選択の目安にするといいでしょう。

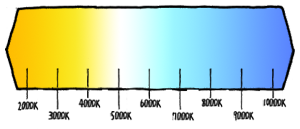

色温度は朝日や夕日が2000〜3000K、日中の太陽光が5000〜6500K、快晴の青空が10000Kとされています

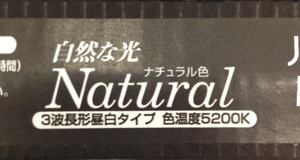

市販されている蛍光灯は色温度の表示があるものも多いので、できるだけ目標とする環境光に近いものと選ぶといいでしょう

より厳密な環境を求めるのであれば、色温度に加えて演色指数の高い光源を使用します。太陽光と蛍光灯では光の成分に違いがあり、蛍光灯は必ずしも太陽光の持つ成分の全てを再現できているわけではありません。蛍光灯には、どれだけ太陽光に近い見え方をするかが演色指数という値で表記されています。これは太陽光を100として相対的に表したもので、「Ra99」のように記載されています。ただし、通常の家庭で使用する丸管型ではRa84前後までの製品しかなく、Ra90以上のものはデスクライトのような直管型に限られています。

そこで、部屋の照明は正しい色温度で可能な限り演色指数の高いものを使い、ディスプレイの脇にデスクスタンドを置き、高演色性の光源でプリントアウトを見るようにするといいでしょう。なお、部屋の壁は白または明るめのグレーなど無彩色であることが好ましいです。また、ディスプレイだけで作業をする場合でも、基本的に同じ条件で見ることが必要です。ディスプレイはそれ自体が発光をする光源のようなものと考えることができますが、色の見え方はあくまで相対的なものなので、周囲が暗ければディスプレイは明るく鮮やかに見え、周囲が明るければディスプレイは暗く見える傾向にあります。ディスプレイを見る場合でも、プリントアウトを見る場合でも、作業環境は常に一定の光源になっていることが必要です。

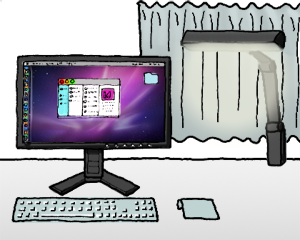

部屋の光源と併せて高演色性の蛍光灯をデスクスタンドに設置して使用することで、より理想的な条件で表示を確認できるようになります
